HX-SE系列电子皮带秤

HX-SE系列电子皮带秤

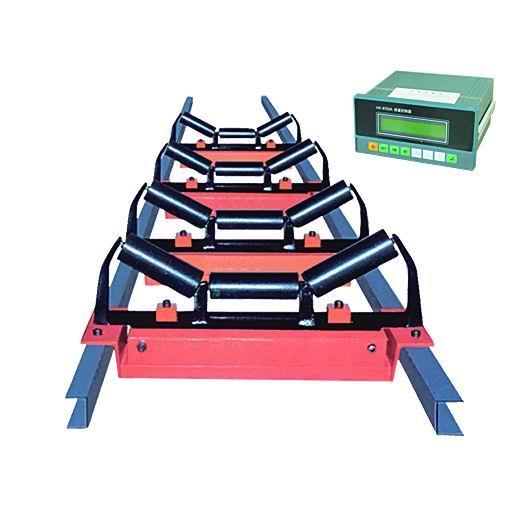

一、设备组成

称重桥架、称重传感器、HX-CS-A测速装置、HX-8702系列称重显示仪表及电缆组成。

二、技术参数

1. 系统精度：±0.25～1%；

2. 环境温度：传感器-30℃～+60℃；

控制仪表-10℃～+50℃；

3. 电源： 380V/220V 50HZ；

三、电子皮带秤分类

1、四托辊计量段（双称重传感器）

2、二托辊计量段（双称重传感器）

3、全悬浮式（四个称重传感器）

4、矩阵式设计，模块式计量结构，称重传感器可以达到8只；

结构特点 ：

称重桥架为四组（二组）称重托辊，双杠杆结构（或全浮式结构），采用国标槽钢，钢性好、零点稳定性好；采用二只（或四只）拉式称重传感器，维护量小，受偏载影响小、平稳、计量精度高；安装简捷，方便；

称重传感器：采用进口称重传感器

称重传感器技术指标：

● 激励电压：10VDC±5%

● 灵敏度输出：2—3Mv/V

● 非线性：<额定输出的0.05%

● 重复性：<额定输出的0.003%

● 蠕变：<额定输出的0.02%

● 适应温度：—32℃——60℃

● 过载能力：为传感器容量的150%

● 温度灵敏度：零值时为±0.0003%，满值时为±0.0004%

测速装置：

测速压辊与速度传感器连接一起配套使用，从而避免皮带打滑带来的测量误差。测速传感器采用进口旋转编码器

称重控制器功能特点：

● 在线监测2～8只称重传感器AD值；

● 重量检测：分辨率为16位，输入灵敏度为0.4-1.0μV/D（按照出厂设定的增益），误差小于0.01%；

● 速度测量：误差小于0.01%，脉冲频率范围2-2500Hz。仪表对外提供的测速传感器工作电源为直流16V/30mA

● 仪表综合误差：小于0.02%

● 显示位数：5位（累计值除外）

● 模拟输入通道：16位，增益可调。CH1可以直接连接荷重传感器，仪表为传感器提供10V/200mA的供电电源

● 模拟输出通道：10位、2CH。电流输出：0-20mA输出（上、下限可以设定），负载小于500欧

● 开关量输出通道：16路、OC形式，可以驱动200mA/50V的直流电阻负载

● 开关量输入通道：8路、下拉有效（对地短接）。驱动能力为10mA
