HX-YJQ液压纠偏器

简    介

    我公司生产研制的自动液压调偏装置无需电源，当皮带跑偏时皮带与驱动轮接触带动双向油泵旋转，油泵加压通过油路传送给油缸，使油缸活塞杆伸缩，带动调偏托辊架转动。此时调偏托辊架的运动方向与皮带形成一定的角度，调偏托辊与正在跑偏的皮带产生摩擦，使皮带保持居中运行，从而达到自动修正皮带跑偏的目的。

    自动液压皮带调偏装置在液压力的作用下，自动调整，工作性能可靠。可双向调偏修正皮带。自动液压皮带调偏装置无需日常维护，可在任何场地安装使用，不怕水、尘、物料且对皮带无任何损伤。使用现场非常广泛，经冶金、煤炭、电力、建材等现场使用表明，自动液压皮带调偏装置修正皮带跑偏效果非常明显，是理想的预防和治理皮带跑偏的设备。

构成及原理

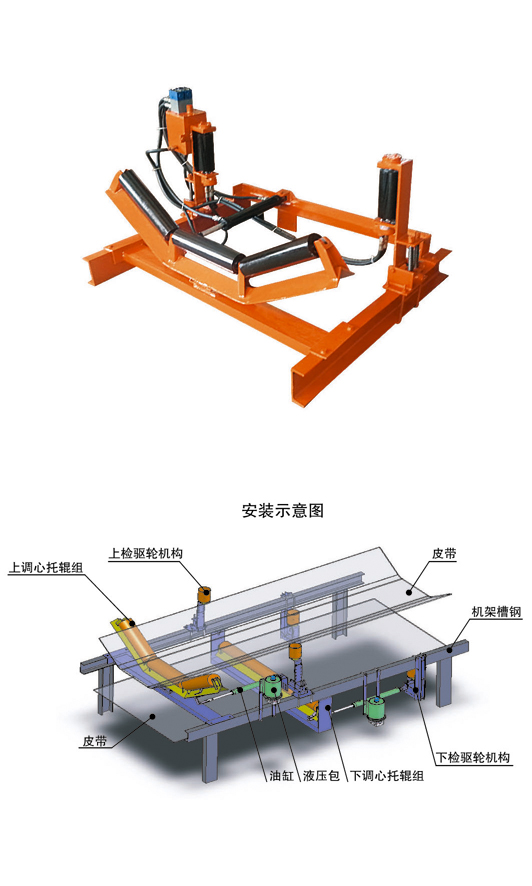

    修正器是由检驱轮、油、泵、油缸、液压阀体住件、机架构成。当皮带偏中运行时，皮带与检驱轮接触，检驱轮带动油泵打压，通过阀体集成回路才程序控制，使油缸活塞杆伸缩，以带动调心托辊架按预定方向偏转，此时，调心托辊的线运动方向与皮带的运动方向形成夹角，其间产生的摩擦力驱使皮带居中运行，从而达到自动随机修正皮带跑偏的目的。

选型说明

    自动液压调整器主要由皮带宽度、皮带运行速度和皮带机的结构尺寸（见右图）来决定。

技术参数

    修正器是由检驱轮、油、泵、油缸、液压阀体住件、机架构成。当皮带偏中运行时，皮带与检驱轮接触，检驱轮带动油泵打压，通过阀体集成回路才程序控制，使油缸活塞杆伸缩，以带动调心托辊架按预定方向偏转，此时，调心托辊的线运动方向与皮带的运动方向形成夹角，其间产生的摩擦力驱使皮带居中运行，从而达到自动随机修正皮带跑偏的目的。
