在线无源灰分仪

一、简介

    无源化灰分仪是我公司结合我国工业现场的实际情况采用当今最先进的探测技术研制开发的国内新一代在线灰分仪。

二、组成

电子皮带秤，探测器，现场信号调理器，工控机及专用软件。
三、原理
    矿物质内部普遍存在极微量的天然放射性元素，而煤炭中的放射性元素主要存在于灰分中，固定碳及挥发分中一般不含有放射性元素。煤炭发射的特征γ粒子通量与煤炭中灰分含量有着特定的数学关系。通过高效率、高灵敏的γ粒子探测器检测特征γ粒子的特征通量，得出总灰分量，结合负荷大小计算出煤灰分。

四、特点

l 无放射源：没有辐射安全隐患，更安全；简化了管理，不存在与放射源有关的任何管理，运行成本低。

l 实时性强：可测得最短10秒的有效灰分，远优于有源灰分仪的实时性。

l 适应性强：对灰分上限无限制，对煤流量（面密度）无限制，适用于普通皮带机、钢丝带上煤灰分测量。此方面有源灰分仪无法做到。

l 安装简单：模块化设计，安装简便易行。

l 标定工作量少：现场标定工作量只是双能γ射线投射法灰分仪标定工作量的40%。

l 全范围检测：有源灰分仪是在皮带输送机中间部分几公分宽的小范围采样检测，为输送机全断面灰分信号、面  密度采样检测，灰分数据更准确、更有代表性。

l 灰分产量一体化：由于是全范围检测，提供准确的灰分的同时还能提供准确皮带输送机上煤的产量数据。

l 全功能：引入煤炭水分含量数据，自动运算实时给出煤的发热量指标。

五、功能
    1、实时灰分测量：10秒、1分钟，10分钟，小时灰分。
    2、累积量计量：全范围的负荷检测装置实现准确的累积量计量。
    3、报表功能：10秒、1分钟，10分钟，小时灰分报表统计、记录、查询，班产量、日产量报表统计、记录查询。
    4、网络功能：上位软件具有网络功能，实现数据网络共享。
    5、输入输出接口：1路RS-485通讯接口，1路以太网接口, 1路4-20mA输入、1路4-20mA输出，用于通讯及水分仪接入，大屏显示。
    6、特征参数预置：可预置8种煤特征谱线参数。
    7、热值功能：预留水分测量接口，结合灰分数据自动计算煤炭热值（发热量）。

六、技术参数

l 供电：电压AC127或AC220，50HZ。

l 灰分精度（标准偏差）：0.5-1.5%

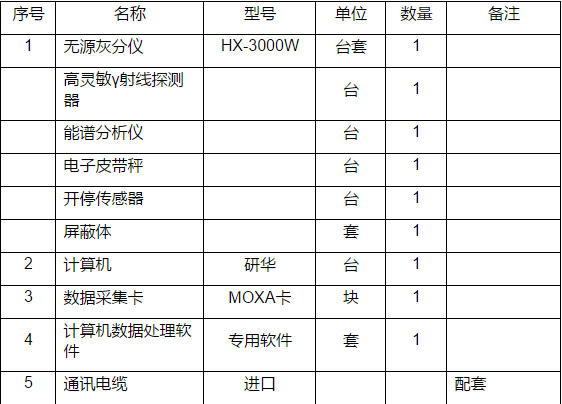

七、设备清单

八、特殊说明

增加微波测水，就可以检测出水分和灰分参数，从而计算出热量。
