HX-TE系列电子配料秤

一、简介

在工艺过程中对物料进行精确的定量给料，对于保证产品的质量是非常关键的，称重准确、可靠的给料系统可以降低物料的浪费，有助于保证配料的稳定性并降低成本增加利润。

HX-TE系列电子配料皮带秤是我公司为了满足配料行业的特殊需求，根据现场实践经验精心设计的称重系统。

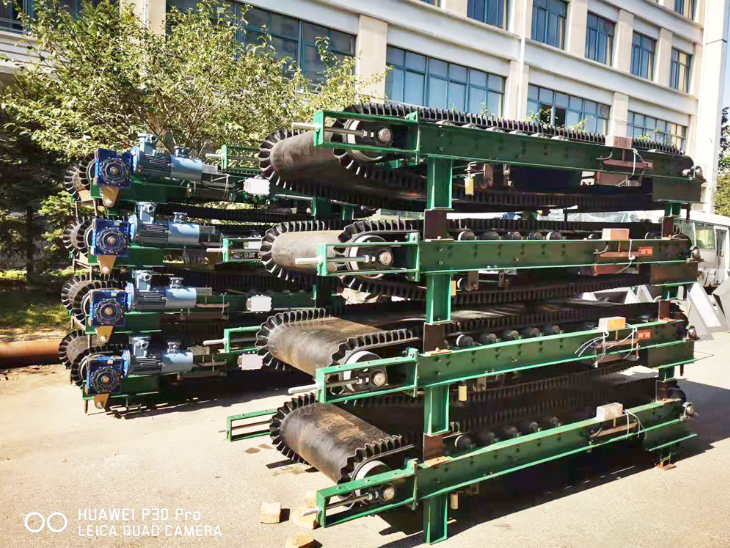

配料称发货照片

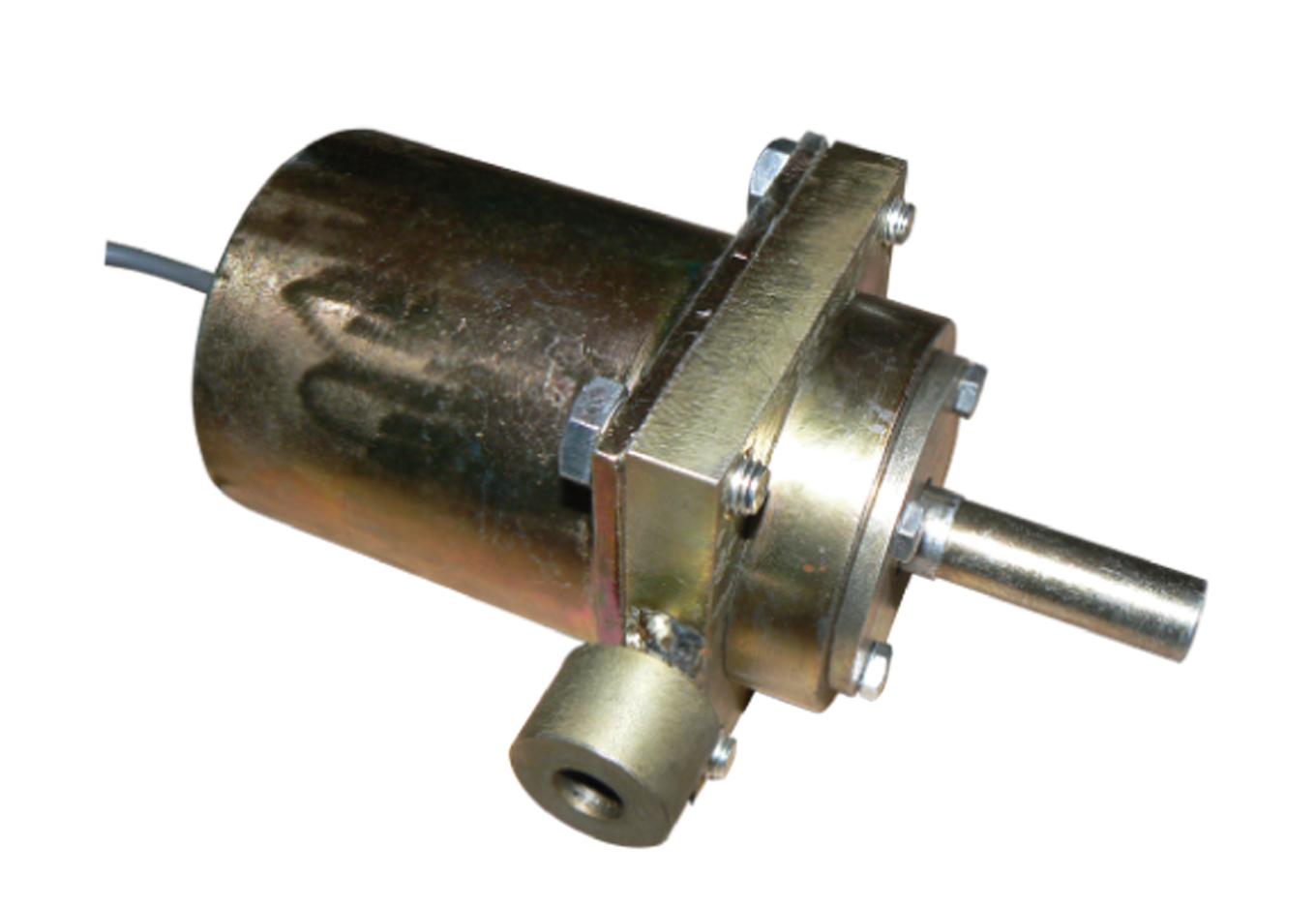

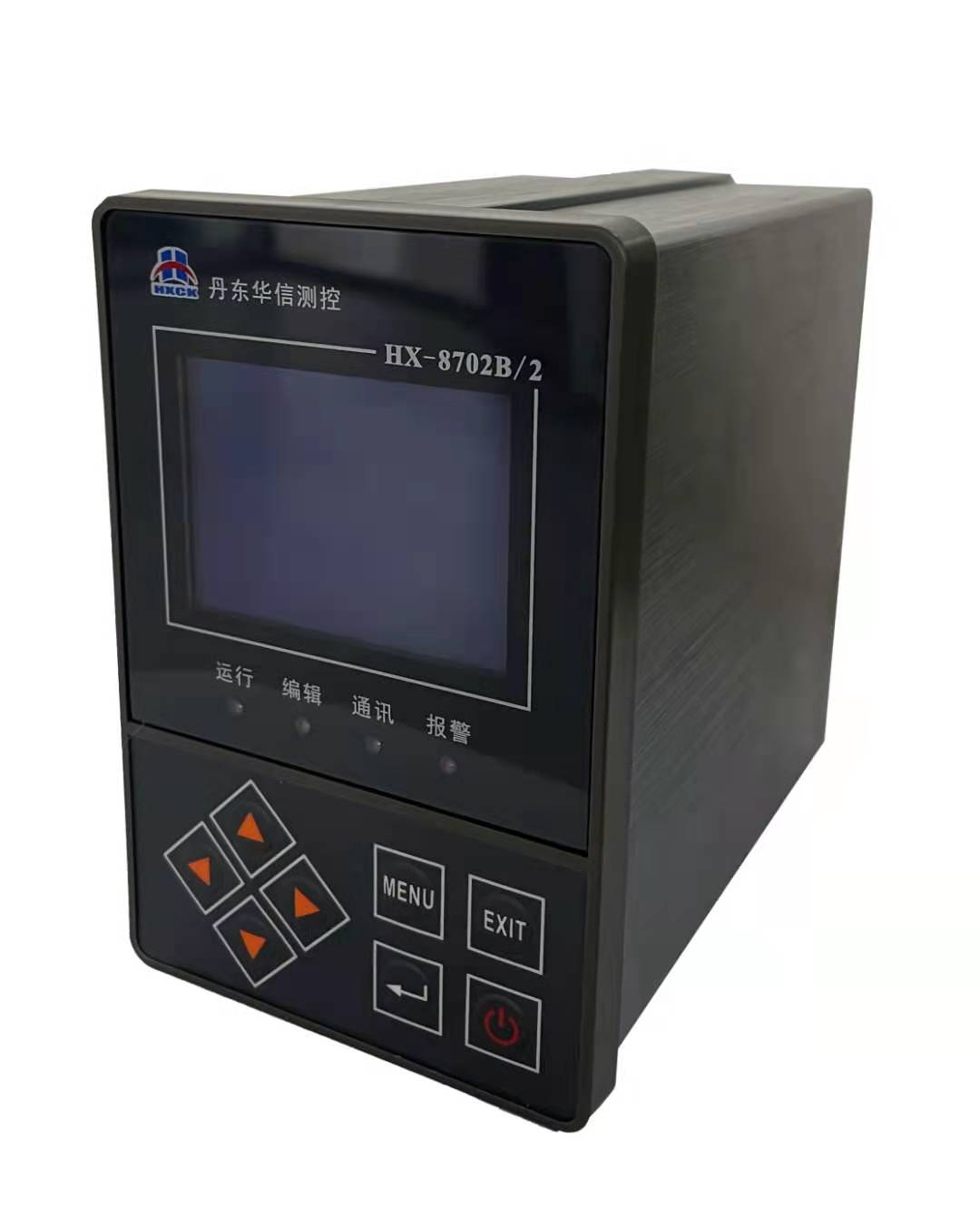

HX-8702B2                                             称重传感器                                        防尘防水测速装器

二、技术参数

计量精度： 优于±0.5％；

皮带宽度： 根据用户需要；

给料机长度 ：根据用户需求（或设计要求）；

称重间距：200mm，计量段1000mm；

给料能力： 0.1～800T／h；

皮带载荷： 10～500kg／m；

环境温度：传感器-30℃～+60℃；

          控制仪表-10℃～+50℃；

三、结构特点 ：

ㆍ  称重部分：采用本公司专利技术—平衡板簧式秤架，单弹性体无杠杆的整体结构，采用两个进口称重传感器、计量精度高、稳定好，抗偏载能力强。

ㆍ  定位辊配置：每套配料机中单独设计定位辊及定位尺寸标志牌，防止皮带跑偏，便于定位调节。

ㆍ  测速装置：采用尾辊测速方式，测速传感器则采用进口旋转编码器。此项获得国家发明专利。

ㆍ  驱动装置：采用头辊电机驱动，安装先进的铸铝减速机配套相关电机，特点轻便、耐用，不易产生震动。

ㆍ  运输带：采用环形无接缝裙边皮带，防止物料往皮带两侧漏料。

ㆍ  接料斗：根据用户需求可以与我公司生产的电液动平板闸阀设计为一体化，通过整形闸板使物料均匀的分布在皮带上。这样便于安装、控制。

ㆍ  全封闭系统：根据用户需要，配料机做成全封闭的。

四、称重传感器技术指标：

ㆍ  激励电压：10VDC±5%

ㆍ  灵敏度输出：2—3Mv/V

ㆍ  非线性：<额定输出的0.05%

ㆍ  重复性：<额定输出的0.003%

ㆍ  蠕变：<额定输出的0.02%

ㆍ  适应温度：—32℃——60℃

ㆍ  过载能力：为传感器容量的150%

ㆍ  温度灵敏度：零值时为±0.0003%，满值时为±0.0004%

五、秤体维护及检修

ㆍ  秤体在检修过程中，要时刻保护好传感器，不能人为的上去踩压和冲击传感器及称重托辊；

ㆍ  要经常清扫称体，各部件如螺母和连接体松动要及时紧固；

ㆍ  刮料板要经常观察与皮带的间距，要及时调整，起到有效刮料作用；

ㆍ  各托辊轴承要定期注油保养润滑；

ㆍ  减速机要定期保养，注油（涡轮蜗杆油320号或460号）。

六、订货须知

1、订货时用户须向我方提供被输送计量物料的特性(如名称、粒度、容重、水份、物料温度、腐蚀性及出力)，由我方根据工艺需要确定带速等或根据设计院图纸进行设计。

2、电机的安装形式（即驱动装置的放置）：两种形式：左装或右装；

3、秤体到仪表距离。

4、使用环境、温度、湿度、电网电压、频率等。

5、需要输入的控制信号和设定流量信号类别及需要输出的信号。

6、特殊要求：特殊设计
